¿Qué es un área de proceso refrigerada y cuándo la necesita una planta de alimentos?
En determinadas operaciones industriales, controlar la temperatura del producto durante su almacenamiento no es suficiente. También es necesario conservar condiciones térmicas estables mientras el producto se selecciona, prepara, transforma, manipula o empaca.
Las personas, la maquinaria, la iluminación, la apertura de puertas y el ingreso constante de producto generan calor dentro de la zona de trabajo. Si este calor no se retira correctamente, puede aumentar la temperatura del producto, afectar su calidad, reducir su vida útil y dificultar el cumplimiento de las condiciones establecidas para el proceso.
Para atender estas necesidades se utilizan las áreas de proceso refrigeradas: espacios diseñados para que una operación productiva pueda desarrollarse bajo condiciones controladas de temperatura.
¿Qué es un área de proceso refrigerada?

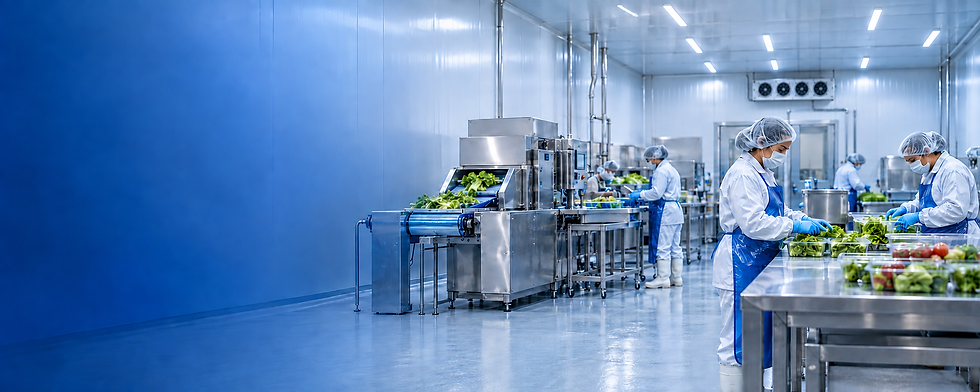

Un área de proceso refrigerada es un espacio industrial con aislamiento térmico y un sistema de refrigeración diseñado para mantener una temperatura controlada mientras se elaboran, seleccionan, transforman, manipulan o empacan productos sensibles al calor.
A diferencia de un espacio destinado únicamente al almacenamiento, dentro de un área de proceso existe actividad constante. Durante la operación pueden permanecer trabajadores, funcionar bandas transportadoras, motores, mesas de trabajo, equipos de producción, sistemas de iluminación y otros elementos que generan calor.
También puede existir un movimiento continuo de producto, apertura frecuente de puertas y entrada de aire proveniente de otras áreas de la planta. Todas estas condiciones deben considerarse para calcular la capacidad del sistema de refrigeración.
Dependiendo de las necesidades del proceso, el proyecto también puede requerir control de humedad, distribución específica del aire, ventilación, monitoreo de temperatura y materiales adecuados para las condiciones sanitarias y operativas de la planta.

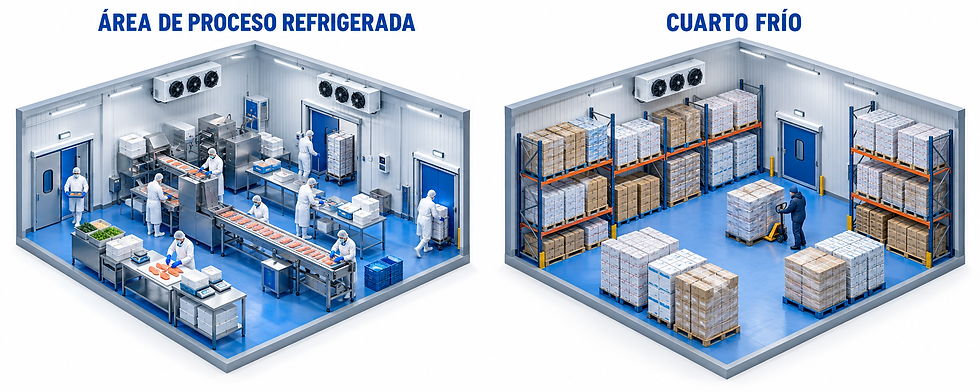

¿Cuál es la diferencia entre un área de proceso refrigerada y una cámara fría?
Aunque ambos espacios trabajan con temperatura controlada, una cámara de refrigeración y un área de proceso refrigerada no cumplen la misma función.
Una cámara fría se utiliza principalmente para almacenar o conservar productos. Generalmente, la permanencia del personal es limitada, la cantidad de maquinaria en su interior es menor y los movimientos de producto pueden realizarse de manera más controlada.
En cambio, un área de proceso refrigerada se diseña para desarrollar actividades productivas. En su interior puede existir una mayor concentración de personas, maquinaria en funcionamiento, iluminación, accesos frecuentes y entrada constante de materias primas o productos.
Estas condiciones producen cargas térmicas variables que el sistema debe retirar para mantener la temperatura estable durante toda la jornada.
Por esta razón, un área de proceso refrigerada no debe diseñarse simplemente como una cámara fría de mayores dimensiones. Su cálculo debe considerar la forma en que trabaja la planta, el volumen procesado, el número de personas, la maquinaria, los horarios y los
cambios previstos en la producción.
¿Qué industrias utilizan áreas de proceso refrigeradas?
Las áreas de proceso refrigeradas se utilizan principalmente en industrias que elaboran o manipulan productos sensibles a los cambios de temperatura.
Algunas de sus aplicaciones se encuentran en:
Plantas procesadoras de carne.
Rastros y empacadoras.
Procesamiento de aves, pescados y mariscos.
Producción de lácteos y quesos.
Selección y empaque de frutas, verduras y hortalizas.
Elaboración de alimentos preparados.
Procesos de panificación y repostería industrial.
Centros de distribución con actividades de selección o empaque.
Procesamiento de productos congelados.
Aplicaciones farmacéuticas o industriales con temperatura controlada.
Las necesidades de refrigeración son diferentes en cada aplicación. El tipo de producto, la temperatura de entrada, el tiempo del proceso y la capacidad de producción determinan las condiciones que debe mantener el área.
¿Qué temperatura debe tener un área de proceso refrigerada?
No existe una temperatura única para todas las áreas de proceso. El rango adecuado debe establecerse de acuerdo con el producto, las características de la producción y los requerimientos de calidad e inocuidad aplicables a la operación.
Algunos procesos pueden necesitar temperaturas de entre 0 y 5 °C, mientras que otros pueden trabajar entre 6 y 10 °C o dentro de rangos moderados de 11 a 15 °C. También existen aplicaciones que requieren condiciones particulares de humedad o distribución del aire.
Para determinar la temperatura adecuada se deben analizar factores como:
El producto que se elaborará, manipulará o empacará.
La temperatura a la que ingresa.
La temperatura que debe conservar durante el proceso.
El tiempo que permanecerá dentro del área.
La cantidad procesada por hora o por turno.
Los requerimientos internos de calidad.
Las condiciones sanitarias aplicables.
El calor generado por trabajadores y maquinaria.
La temperatura y humedad del ambiente exterior.
Definir únicamente una temperatura objetivo no es suficiente. El sistema también debe tener capacidad para mantenerla durante los momentos de mayor actividad de la planta.
¿Qué se debe considerar para diseñar un área de proceso refrigerada?
El diseño comienza con el conocimiento de la operación. Antes de seleccionar equipos, es necesario identificar cuánto calor ingresará o se generará dentro del espacio y cómo cambiará la demanda de refrigeración durante la jornada.

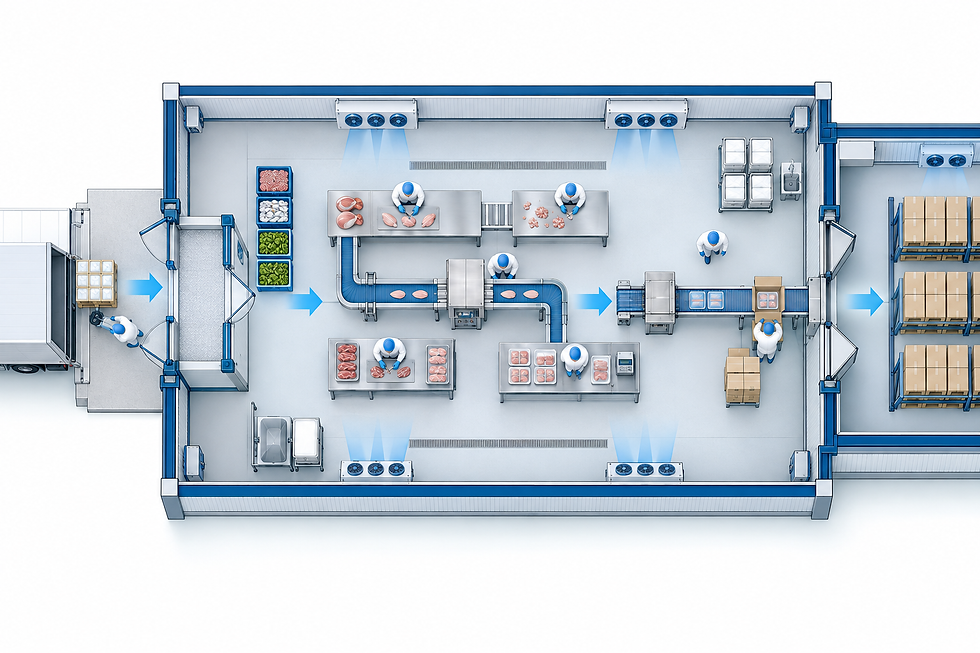

Dimensiones y distribución del área
Se deben conocer el largo, ancho y altura del espacio, además de la distribución de la línea de producción, los accesos, las puertas y la conexión con otras zonas de la planta.
La distribución también influye en la circulación del aire. Una ubicación incorrecta de los equipos puede producir puntos con diferentes temperaturas o corrientes de aire que afecten al personal y al proceso.
Características del producto
El cálculo debe considerar el tipo de producto, la cantidad procesada, la temperatura de entrada y las condiciones que necesita mantener.
No representa la misma carga térmica recibir producto previamente refrigerado que introducir materias primas a temperatura ambiente. Tampoco es igual conservar la temperatura de un producto que retirar una cantidad importante de calor en un periodo determinado.
Personal dentro del área
Las personas generan calor durante su permanencia en el espacio. Por eso, se debe conocer cuántos trabajadores estarán dentro del área, cuánto tiempo permanecerán y si el número cambia entre turnos.
También es importante distribuir el aire de manera que se mantengan las condiciones del proceso sin generar corrientes directas e incómodas para los trabajadores.
Maquinaria e iluminación
Motores, bandas transportadoras, luminarias, equipos de empaque y maquinaria de producción pueden aportar calor de manera continua.
La potencia y el tiempo de funcionamiento de estos equipos deben incluirse en el cálculo de la carga térmica.
Puertas y movimientos de producto
Cada apertura permite la entrada de aire con una temperatura y humedad diferentes. Si existe tránsito frecuente de personas, montacargas o producto, el sistema debe diseñarse tomando en cuenta esas infiltraciones.
También puede ser necesario incorporar puertas apropiadas, cortinas, vestíbulos u otras medidas que ayuden a reducir el intercambio de aire.
Aislamiento térmico
Los materiales, espesores y uniones del aislamiento influyen directamente en el desempeño del área. Un aislamiento deficiente aumenta la ganancia de calor, favorece la condensación y obliga al sistema a trabajar durante más tiempo.
Crecimiento de la producción
Un proyecto industrial también debe considerar las necesidades futuras de la planta. Si se prevé incorporar otra línea, aumentar turnos o procesar un mayor volumen, es recomendable analizar desde el diseño cómo podría ampliarse el sistema.
¿Qué problemas puede ocasionar un diseño incorrecto?
Instalar equipos sin realizar un cálculo adecuado puede generar dificultades que aparecen cuando la planta comienza a operar a su capacidad real.
Entre los problemas más frecuentes se encuentran:
Variaciones constantes de temperatura.
Puntos calientes dentro del área.
Equipos trabajando durante periodos excesivos.
Consumo energético elevado.
Formación de condensación.
Humedad fuera del rango necesario.
Corrientes de aire sobre los trabajadores.
Acumulación de hielo en determinados componentes.
Fallas y mantenimientos frecuentes.
Capacidad insuficiente durante los turnos de mayor producción.
Dificultad para ampliar la operación.
Afectaciones en la calidad o vida útil del producto.
En algunos casos se intenta corregir el problema instalando equipos de mayor capacidad. Sin embargo, la solución también puede requerir cambios en el aislamiento, la distribución del aire, los accesos, los controles o la operación del sistema.
Por ello, la ingeniería debe contemplar el funcionamiento completo del área y no solamente la capacidad nominal de los equipos.
¿Cuándo necesita una planta un área de proceso refrigerada?
Una empresa puede necesitarla cuando el producto aumenta su temperatura durante la preparación, manipulación o empaque, aun cuando su almacenamiento previo y posterior se realice en cámaras de refrigeración.
También puede ser necesaria cuando:
Se incorpora una nueva línea de producción.
Se comienza a trabajar con productos sensibles al calor.
La temperatura del ambiente afecta la calidad del producto.
Se necesita extender la vida útil del producto.
Existen variaciones térmicas durante el proceso.
Aumenta la cantidad procesada por turno.
Se requiere mejorar el control de las condiciones de producción.
La planta necesita adecuar o separar una etapa de su proceso.
Antes de construir el área, es recomendable analizar el flujo del producto desde su recepción hasta el almacenamiento o embarque. Esto permite identificar en qué etapas puede interrumpirse el control de temperatura.
¿Cuándo conviene ampliar o modernizar el sistema?
Las necesidades de refrigeración de una planta cambian conforme aumenta la producción. Un sistema diseñado para la capacidad inicial puede resultar insuficiente después de incorporar maquinaria, ampliar horarios o aumentar el número de trabajadores.
Algunas señales de que el sistema necesita una evaluación son:
La temperatura tarda más tiempo en estabilizarse.
Los equipos operan constantemente.
El área no alcanza la temperatura durante los periodos de mayor actividad.
Se presentan variaciones entre diferentes zonas.
Aumentó el volumen de producción.
Se incorporaron nuevas máquinas o líneas.
El consumo eléctrico se incrementó.
Las fallas y reparaciones son cada vez más frecuentes.
Los equipos actuales son obsoletos o tienen dificultades de mantenimiento.
La planta planea aumentar nuevamente su capacidad.
Una ampliación o modernización puede incluir nuevos equipos, redistribución del aire, mejoras en controles, cambios en aislamiento o la integración del área a un sistema de refrigeración centralizado.
La solución depende del estado de la instalación y de la capacidad que necesitará la planta durante los próximos años.
¿Cómo se desarrolla un proyecto de área de proceso refrigerada?
Cada proyecto debe comenzar con un levantamiento de información técnica y operativa. Este proceso permite conocer las condiciones actuales y establecer los criterios de diseño.
De manera general, un proyecto puede comprender:
Identificación del producto y del proceso.
Revisión de las dimensiones y distribución del área.
Determinación de la temperatura y humedad requeridas.
Análisis del volumen de producción.
Identificación del personal, la maquinaria y los horarios.
Cálculo de la carga térmica.
Selección del sistema y los equipos.
Diseño de la distribución y circulación del aire.
Definición del aislamiento, puertas y controles.
Instalación y conexión de los equipos.
Pruebas de funcionamiento y arranque.
Mantenimiento preventivo y seguimiento.
Este análisis ayuda a desarrollar una solución acorde con las necesidades actuales de la planta y con sus planes de crecimiento.
¿Qué información se necesita para cotizar?
Para realizar una primera evaluación de un área de proceso refrigerada es conveniente contar con la siguiente información:
Producto que se elaborará, preparará o empacará.
Dimensiones aproximadas del espacio.
Temperatura requerida.
Temperatura a la que ingresa el producto.
Cantidad procesada por hora, ciclo o turno.
Número de trabajadores dentro del área.
Maquinaria y equipos instalados.
Horario de operación.
Ciudad donde se realizará el proyecto.
Tipo de alimentación eléctrica disponible.
Si se trata de una instalación nueva, ampliación o modernización.
Planes de crecimiento de la producción.
Cuando algunos datos todavía no están definidos, un levantamiento técnico puede ayudar a establecer los requerimientos iniciales del proyecto.
Preguntas frecuentes sobre las áreas de proceso refrigeradas
¿Un área de proceso refrigerada es lo mismo que una cámara fría?
No. Una cámara fría se utiliza principalmente para almacenar productos, mientras que un área de proceso refrigerada permite realizar actividades de producción bajo temperatura controlada. Por ello, su diseño considera personas, maquinaria, iluminación, aperturas y movimientos constantes de producto.
¿Qué temperatura necesita una sala de proceso?
La temperatura depende del producto, la etapa de producción, el volumen procesado y los requerimientos de calidad e inocuidad. Debe definirse mediante un análisis de las condiciones reales de operación.
¿Cómo se calcula la capacidad del sistema?
La capacidad se determina mediante un cálculo de carga térmica. En este análisis se consideran las dimensiones, el aislamiento, el producto, las personas, la maquinaria, la iluminación, las puertas, las infiltraciones de aire y las condiciones ambientales.
¿Se puede convertir un área existente en una zona de proceso refrigerada?
Sí, siempre que se evalúen las características del espacio. Puede ser necesario incorporar aislamiento, puertas, equipos, drenajes, controles y modificaciones eléctricas. La viabilidad dependerá de las condiciones actuales y de la temperatura requerida.
¿Puede prepararse el sistema para una futura ampliación?
Sí. Cuando existe un plan de crecimiento, el diseño puede contemplar espacios, conexiones y configuraciones que faciliten una ampliación. Esto debe definirse desde la etapa de ingeniería.
¿Cuánto cuesta construir un área de proceso refrigerada?
El costo depende de las dimensiones, temperatura, capacidad de producción, aislamiento, equipos, controles, instalación eléctrica y condiciones del sitio. Por esta razón, es necesario conocer las características del proceso antes de elaborar una propuesta.
Ingeniería para áreas de proceso refrigeradas
Un área de proceso refrigerada debe mantener condiciones estables aun cuando existan personas, maquinaria, iluminación, producto y movimientos constantes dentro del espacio. Para conseguirlo, es necesario diseñar el sistema con base en la carga térmica y en las características reales de la producción.
En INREFSA desarrollamos proyectos de ingeniería, instalación, ampliación y modernización de áreas de proceso refrigeradas para aplicaciones industriales.
¿Tu planta necesita incorporar un nuevo proceso con temperatura controlada o ampliar la capacidad de un área existente?
Compártenos las características de tu operación para realizar una primera evaluación del proyecto.
